Что такое капиллярный контроль и какие дефекты он позволяет выявить?
Капиллярный контроль представляет собой неразрушающий метод проверки поверхности деталей, сварных соединений, трубопроводов, резервуаров, металлоконструкций и других изделий с использованием проникающей жидкости. Метод основан на способности специального индикаторного состава проникать в открытые на поверхность дефекты под действием капиллярных сил. После удаления излишков пенетранта и нанесения проявителя места выхода дефектов становятся заметными в виде цветных или люминесцентных индикаций.
Такой способ контроля применяется для выявления поверхностных и сквозных несплошностей, которые могут быть недоступны для обнаружения обычным визуальным осмотром. С его помощью находят трещины, волосовины, поры, непровары, подрезы, закаты, расслоения, свищи, надрывы, несплавления и другие дефекты сварных швов. Капиллярная дефектоскопия особенно эффективна при проверке изделий сложной формы, небольших деталей, участков с тонкими поверхностными трещинами и элементов, изготовленных из стали, нержавеющих сплавов, алюминия, меди, титана и других материалов.
В отличие от методов, связанных с разрушением образца, капиллярный контроль не изменяет механические свойства изделия и позволяет выполнять проверку непосредственно на готовой конструкции. Однако метод не предназначен для определения внутренних дефектов, не выходящих на поверхность, поэтому при необходимости его дополняют ультразвуковой или радиографический контроль. Перед началом работ специалисты изучают техническую документацию, нормативные требования, чертежи, производственную документацию и критерии приемки. Результаты оформляются в виде протокола контроля с указанием объекта, зоны проверки, примененных материалов, выявленных индикаций и вывода о соответствии.
Как выполняется капиллярная дефектоскопия сварных соединений?
Капиллярная дефектоскопия сварных соединений проводится поэтапно, поскольку достоверность результата зависит не только от качества применяемых материалов, но и от правильной подготовки поверхности, соблюдения времени выдержки и порядка обработки. В начале специалисты изучают локальную документацию, требования проекта, технологические карты, сведения о материале и доступности контролируемого участка. Определяются границы зоны контроля, методика нанесения составов и допустимые размеры индикаций.
Основные этапы работы включают:
1. Очистку поверхности от масла, ржавчины, окалины, краски, влаги, сварочного шлака и других загрязнений.
2. Визуальный контроль и предварительную оценку состояния сварного шва, основного металла и прилегающей зоны.

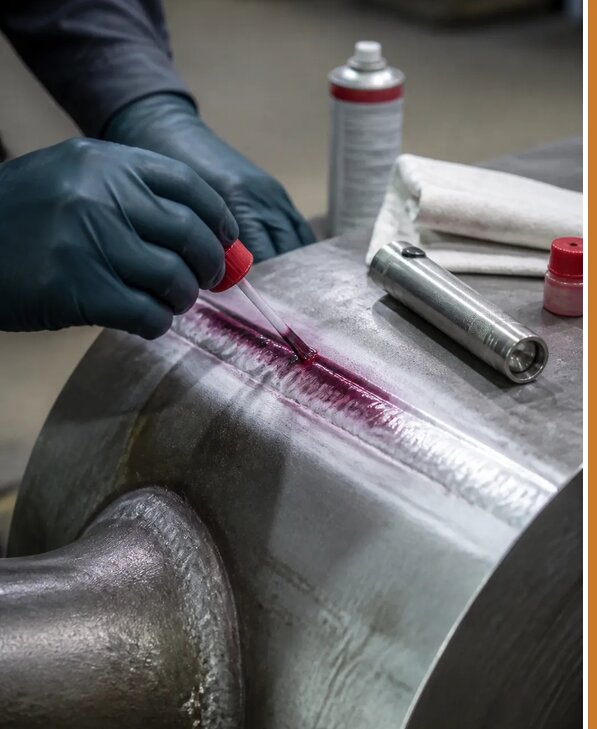

3. Нанесение пенетранта на подготовленную поверхность с обеспечением необходимого времени проникновения в несплошности.
4. Удаление излишков состава без вымывания пенетранта из дефектов.

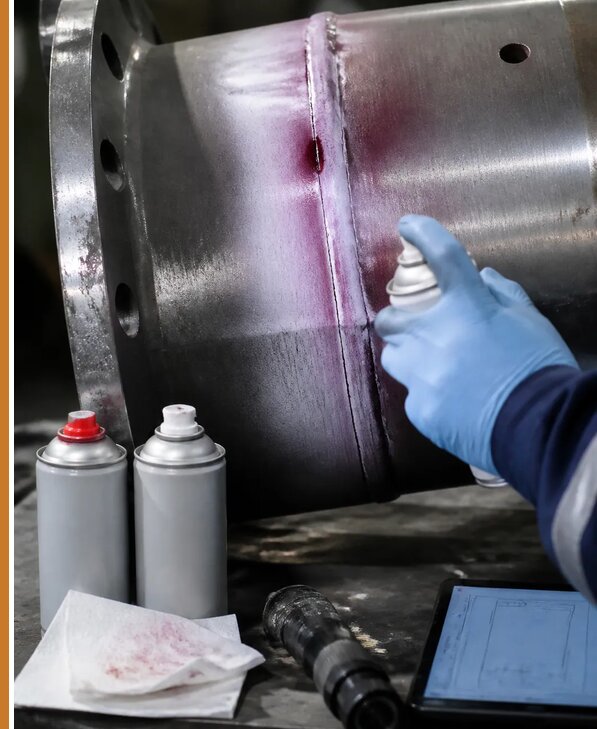

5. Нанесение проявителя, который вытягивает пенетрант на поверхность и формирует видимую индикацию.
6. Осмотр участка при обычном освещении либо с использованием ультрафиолетового источника при люминесцентном контроле.
7. Фиксацию результатов, измерение обнаруженных показаний и сопоставление с установленными критериями приемки.
8. Очистку поверхности после завершения работ и подготовку итоговой документации.
При необходимости применяются дополнительные измерительный контроль, ультразвуковой контроль или радиографический контроль. Это особенно важно, если выявлены признаки внутренних несплошностей либо конструкция работает под высоким давлением, температурой или циклической нагрузкой. По результатам проверки оформляются протоколы и акты, а ответственным лицам передается технический отчет с описанием обследованных зон, обнаруженных дефектов и рекомендациями по дальнейшим действиям. При заказе услуги под ключ скидка от 16 процентов.
Какие объекты проверяют методом капиллярного контроля?
Капиллярный контроль применяют для широкого круга промышленных объектов и отдельных элементов, если требуется обнаружить поверхностные трещины и другие открытые несплошности. Наиболее часто метод используют при обследовании сварных соединений технологических трубопроводов, сосудов, резервуаров, котлов, деталей запорной арматуры, насосного оборудования, металлоконструкций, грузоподъемных механизмов и оборудования опасных производственных объектов. Проверке могут подвергаться продольные и кольцевые швы, зоны ремонта, места приварки патрубков, фланцевые соединения, участки около опор, кромки деталей и поверхности после механической обработки.
Метод подходит для контроля изделий из углеродистых и нержавеющих сталей, алюминиевых и медных сплавов, никелевых материалов, титана и ряда неметаллических поверхностей. Выбор конкретного состава зависит от материала изделия, состояния поверхности, температуры окружающей среды, требований безопасности и условий проведения работ. Особенно востребована капиллярная проверка после сварки, наплавки, термической обработки, шлифовки, ремонта, устранения коррозии или восстановления геометрии детали.
Капиллярная дефектоскопия помогает выявить участки коррозионного износа, где на поверхности уже сформировались трещины, язвины, сетка повреждений или выходящие наружу поры. При этом сама коррозия не всегда является показанием для применения только данного метода. Если необходимо определить глубину потери металла, дополнительно проводят измерительный контроль толщины, а при подозрении на внутренние дефекты назначают ультразвуковой контроль или радиографический контроль.
Объем работ устанавливается на основании технической документации, результатов предыдущих обследований, требований промышленной безопасности и программы контроля. В отдельных случаях проверяется сто процентов сварного соединения, в других проводится выборочное обследование наиболее нагруженных или потенциально опасных зон. Итоговая оценка соответствия выполняется с учетом проектных критериев, нормативных требований и фактического состояния объекта. Результаты передаются в форме протокола контроля и заключения лаборатории.
Как оцениваются результаты капиллярного контроля?
Оценка результатов капиллярного контроля выполняется не по самому факту появления цветного или светящегося пятна, а с учетом формы, размера, количества, расположения и характера индикации. Специалист анализирует, является ли показание линейным, округлым, прерывистым, одиночным или групповым, а также устанавливает его связь с геометрией сварного шва, рисками обработки и возможными технологическими причинами образования. Линейные индикации часто требуют особого внимания, поскольку могут указывать на трещины, непровары, несплавления или другие опасные несплошности. Округлые индикации могут быть связаны с порами, свищами и локальными поверхностными дефектами.
Для принятия решения сопоставляются следующие сведения:
1. Фактические размеры и координаты индикаций.
2. Протяженность и направление выявленного показания.
3. Расстояние между отдельными дефектами.
4. Толщина и назначение контролируемого элемента.
5. Материал изделия и особенности технологии изготовления.
6. Рабочее давление, температура и характер эксплуатационных нагрузок.
7. Допустимые уровни, установленные проектом, стандартом, техническими условиями или иной нормативной документацией.
8. Данные визуального контроля и результаты иных методов неразрушающей проверки.
Если показания не соответствуют установленным требованиям, зона может быть размечена для ремонта с последующим повторным контролем. После устранения дефектов проверяется не только отремонтированный участок, но и прилегающая зона, чтобы исключить появление новых несплошностей. При спорных результатах может потребоваться расширенный контроль или применение другого метода диагностики. Итогом становится технический отчет, где указываются объект, основание для работ, оборудование и материалы, квалификация специалистов, схема контролируемого участка, выявленные индикации, примененные критерии и окончательное заключение. Документ может использоваться для подтверждения проверки соблюдения требований при изготовлении, монтаже, ремонте и эксплуатации оборудования.
Какие документы оформляются после проведения капиллярного контроля?
После завершения капиллярного контроля оформляется комплект документов, подтверждающий фактическое выполнение работ, примененную методику и полученные результаты. Его состав зависит от типа объекта, назначения оборудования, требований заказчика, программы обследования и действующих нормативных документов. Обычно специалисты фиксируют сведения о наименовании и расположении объекта, номере сварного соединения или детали, материале, толщине, состоянии поверхности, объеме проверки и дате проведения контроля.
В документацию могут входить:
1. Протокол контроля с описанием методики, примененных пенетрантов и проявителей, времени выдержки, условий освещения и результатов осмотра.
2. Схема или карта контролируемого участка с привязкой обнаруженных индикаций.
3. Фотоматериалы, если они предусмотрены программой работ или необходимы для подтверждения состояния поверхности.
4. Акты освидетельствования, акты выполненных работ и документы о повторной проверке после ремонта.
5. Технический отчет с обобщением результатов и выводом о возможности дальнейшей эксплуатации либо необходимости устранения выявленных дефектов.
6. Заключение лаборатории о соответствии или несоответствии объекта установленным требованиям.
При проведении работ аттестованная лаборатория обеспечивает прослеживаемость результатов, указывает сведения об использованном оборудовании, средствах измерений и специалистах, выполнявших контроль. Документы оформляются с учетом требований системы менеджмента качества, производственной документации и локальных процедур предприятия. Если контроль проводится в рамках промышленной безопасности, материалы могут включаться в эксплуатационный паспорт оборудования, ремонтное дело или комплект документов для экспертизы. В Реже специалисты компании Авеста ОТиПБ выполняют капиллярную проверку с учетом назначения объекта и требований технической документации. Информация о результатах передается ответственным лицам в согласованном формате, а при необходимости предоставляется развернутое заключение с рекомендациями по ремонту, повторному контролю и дальнейшей оценке соответствия. Дополнительные сведения можно уточнить по телефону +7 931 105-63-33.
